Бетон давно перестал быть только «серым каркасом» зданий. В современной архитектуре он служит благородным фоном для сложных фактур, вставок из камня, металла и стекла. Один из самых выразительных приёмов — интеграция витражных элементов в бетонные конструкции: от входных групп до ограждений лестниц и световых фонарей. Ниже — практическое руководство, как сделать такое решение эстетичным, долговечным и безопасным.
Студия витражей поможет разработать схему стеклопакета, подобрать стекло по светопропусканию и цветовой температуре, а также согласовать размеры вставок под закладные в бетоне.
Где уместны витражи в бетонной архитектуре

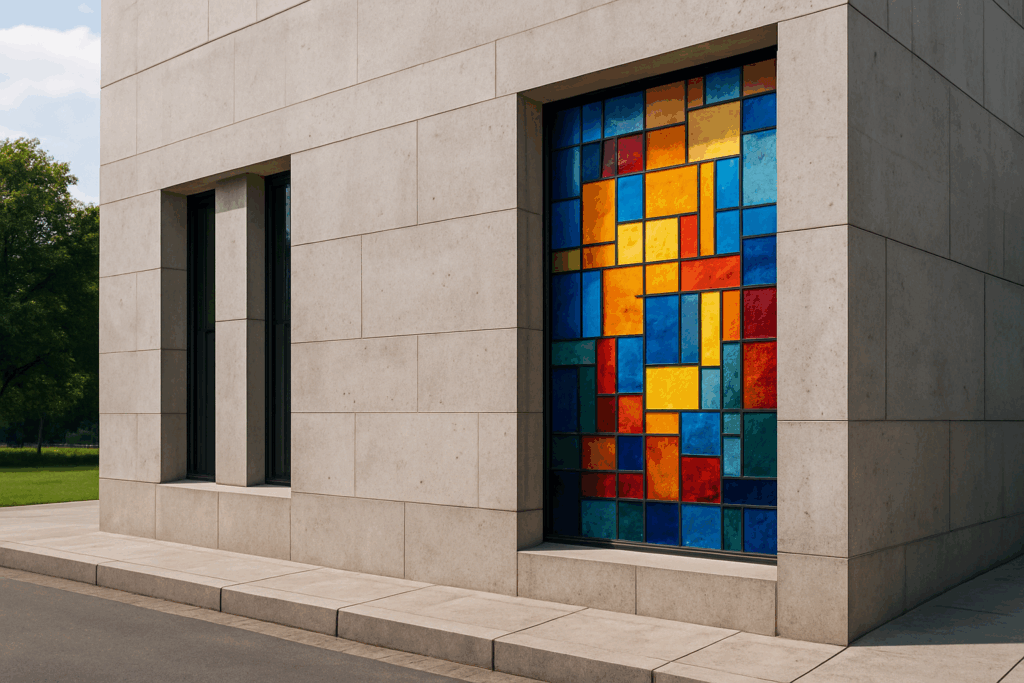

- Фасады и входные группы — витражные вставки в монолитные или сборные панели оживляют плоскость, создают акценты и навигацию.
- Лестничные клетки — естественное рассеянное освещение делает пространство безопаснее и визуально легче.
- Интерьерные перегородки из архитектурного бетона — витраж выполняет роль светопроницаемого «окна», сохраняя приватность.
- Световые фонари и атриумы — витражи в комбинации с UHPC/GRC-панелями дают тонкий, но жёсткий контур.
Конструктив: закладные, рамы и температурные швы
Ключ к долговечности — правильные закладные детали и компенсация температурных деформаций.
- Рамы и профили. Используйте алюминиевые термопрофили с терморазрывом или нержавеющую сталь A2/A4. Учтите зазор под уплотнители (EPDM) и герметики.
- Закладные в бетоне. Проектируйте заранее: пластины/анкеры фиксируются по оси будущего проёма. Допуски по геометрии — не более ±3 мм на сторону для точной посадки.
- Швы и герметики. Применяйте нейтральные силиконы или MS-полимеры, совместимые с стеклом и металлом; избегайте кислотных составов возле армирования.
- Дренаж. В нижних профилях обязательно предусмотрите дренажные отверстия и пароизоляцию с тёплой стороны.
Безопасность и эксплуатация
- Тип стекла. Триплекс/закалённое стекло с плёнками PVB/EVA — для ударной стойкости и удержания осколков.
- Свет и тепло. Подбирайте коэффициент солнечных факторов (g-value) с учётом ориентации фасада, чтобы избежать перегрева.
- Антиконденсат. В зонах с высокой влажностью (лестницы, входы) важна корректная вентиляция полостей и отсутствие «мостиков холода».
Чек-лист для прораба
- Сверьте исполнительные размеры проёма до изготовления витражной рамы.
- Проверьте высоту и шаг закладных; подтяните крепёж с моментом из карты техтребований.
- Не допускайте контакта герметика с незащищённой арматурой.
- Очистите и загрунтуйте кромки бетона перед установкой профиля.
- Организуйте дренаж и закройте торцы уплотнителей согласно схеме производителя.
Уход и долговечность
Бетонные поверхности рядом с витражом защищайте пропитками на силан/силоксановой основе — это снижает водопоглощение и появление высолов. Стекло мойте мягкими нейтральными средствами; абразивы запрещены. Ежегодно осматривайте швы и уплотнители, обновляйте герметик при первых признаках отслоения.
Итог
Грамотно интегрированные витражи превращают бетонные объёмы в световые композиции, повышают комфорт и подчёркивают архитектурный замысел. Успех проекта зависит от ранней координации конструктора, производителя витражей и подрядчика по монолиту — тогда эстетика и ресурс конструкции будут на высоте.
